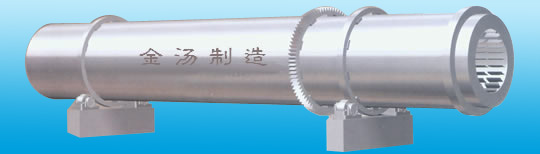

卧式烘干机主要由热源、打散装置、带式上料机、进料机、回转滚筒、带式出料机、引风机、卸料器和配电柜构成。湿物料由皮带运输机或斗式提升机送到料斗，由进料口加入。转筒干燥器主体是略带倾斜并能回转的圆筒体。物料进入圆筒内部时，与通过筒内的热风成顺流接触或逆流或与加热壁面进行有效接触而被干燥，干燥后产品从另一端下部出料。在干燥过程中，物料借助于圆筒的缓慢转动，在重力作用下从高的一端向较低一端移动。筒体内壁上装有顺向抄板，它不断把物料抄起又洒下，使物料的热接触面大大增强，提高了干燥速率并促使物料向前移动。
　　热载体（热空气、烟道气）干燥物料后，通过旋风除尘器收集其狭带的粉尘后排空。
